TVP远心照相多相流特征参数测量仪
价格:
0.00
购买数量:
产品详情
编号: TVP

TVP远心照相多相流特征参数测量仪

远心照相多相流特征参数测量仪通过图像采集及光源控制软件调节控制CMOS摄像机的拍摄条件,得到一段时间内测量点处多相流的流动图像,图片经多相流体系分散相识别与分析软件处理即可得到分散相颗粒的粒度、浓度等局部特征参数。

整套设备由低畸变高分辨率远心镜头、CMOS工业相机、同步光源控制系统以及具备高速USB 3.0接口并安装图像采集处理软件的电脑组成。

技术指标

摄像头适用环境:温度0-40°C,压力<0.5Mpa;

测量方式:接触式在线测量;

测量范围:10μm~104μm(可通过定制扩展测量范围,与镜头、相机有关);

视场直径:15mm、10mm(标准),可定制,由被测物体的尺寸与镜头的放大倍数共同决定;

视场景深:4.5mm、2.2mm(标准),可定制,由相机的像素、帧率与工作距离共同决定;

相机分辨率:1280×1024(标准),可通过定制选配分辨率高达五百万像素的相机;

最大帧频:500fps(MOI),可通过定制选配高速工业相机;

曝光时间:相机快门最小曝光时间100μs,调制光源最小曝光时间8μs;

工作距离:470mm、240mm±5mm(标准),±5mm通过软件控制步进电机实现;

探针外径:22mm、 16mm(标准);

产品特点

产品尺寸小,对流动体系干扰较小;

图像几何形变小,光学畸变不大于0.1%;

适用测量体系广泛,可用于气-液、液-固和气-液-固等多相反应体系实验设备的实时在线、定量测量例如搅拌槽、固定床、流化床等多相反应器;

测量参数种类众多,可测量得到气泡、固体颗粒或液滴等分散相的尺寸、浓度、运动速度、相界面积以及颗粒的形貌特征;

通过调节图像采集软件及曝光控制软件的曝光时间、增益和采样的照片张数,可以得到测量范围一段时间内多相流的实时流动图像;

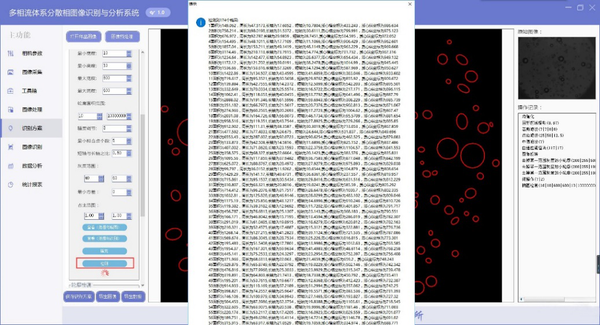

产品配有相应的多相流体系分散相识别与分析软件,利用该图像处理软件对拍摄图像进行处理即可得到高速流动的多相流中气泡、液滴或固体颗粒等分散相的粒度、浓度和速度分布等局部特征参数。
