PV6M型多通道颗粒速度测量仪
PV6M型多通道颗粒速度测量仪,能实时有效的对气固、液固两相体系中颗粒运动速度进行测量。PV6M型多通道颗粒速度测量仪用光导纤维作为测量探针,尾端光源通过探针内的光导纤维引入到探针前端的测量区域,测量区域处物料的反射光再由同束光纤传回到光纤束尾端的光电检测器,转换为与物料反射光强度成比例的电压信号。当颗粒物料沿两光纤端面排列方向运动时,将产生波形相似,而在时间上有一定延迟的两组数据;对两路数据进行互相关运算,得出该物料的运动速度大小,进而得到速度分布。
整套设备由PV6M型颗粒速度测量仪主机、2-4根光导纤维探针、信号电缆及应用软件组成。
技术指标
仪器型号:PV6M-2、PV6M-4;
适用环境:常压,温度不高于80℃;
测量范围:2通道为0.1-30m/s、4通道为0.1-5m/s;
测量体系:体系内部颗粒处于运动状态,颗粒粒径0.5-2mm(气固体系中颗粒粒径0-2mm);
测量方式:接触式在线测量;
探针尺寸:标准探针测量间距2mm 、探针直径5mm,探针测量段长度400-600mm;可配用适用于不同粒度实验体系的其它规格探头;
备注:配合不同规格的光纤订制探头可对不同粒径含固体系的颗粒运动速度进行测量;
产品特点
产品尺寸小,对流动体系干扰较小;
仪器可同时连接2或4支探针,可实时对2或4个测量点同时测量;
各通道分别设有增益及基线偏移调节功能,采样频率(2通道100Hz-500kHz、4通道20Hz-50kHz)和采样数据量可调;

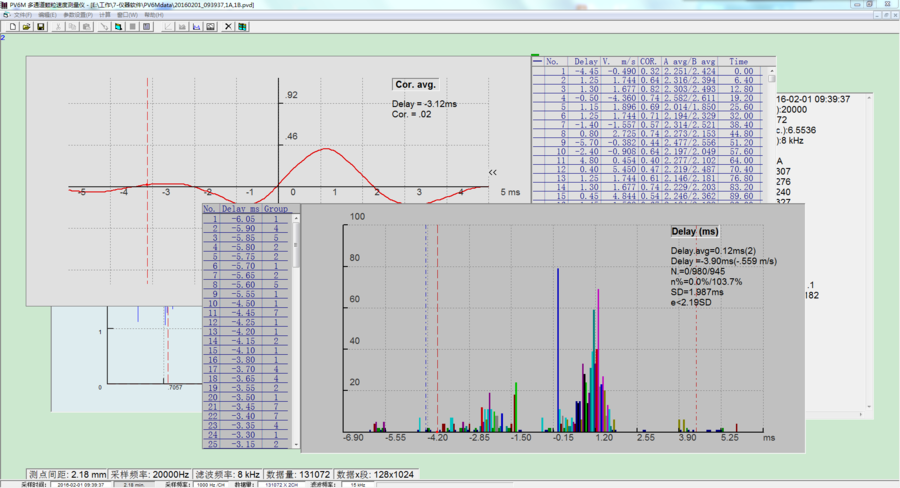

该系统软件功能包括:原始数据采集和显示;测量通道参数自我矫正;实时或回放显示每个通道电压-时间曲线;保存每个通道电压-时间数据,计算和保存每个通道的电压平均值和阈值电压、颗粒平均速度、速度极值,计算颗粒速度分布等;可设置和保存包括采样频率、采样数据量、探针参数和采样通道窗口等;保存的数据文件可由记事本和EXCEL软件打开;应用测量软件可在windows环境下运行;
在线测量,对当前各通道数据段的原始曲线、互相关曲线、速度分布等通过直方图、曲线图等实时显示。
